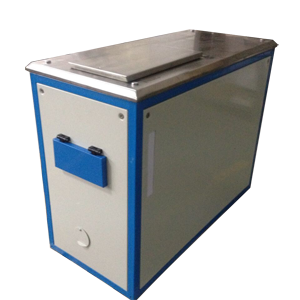

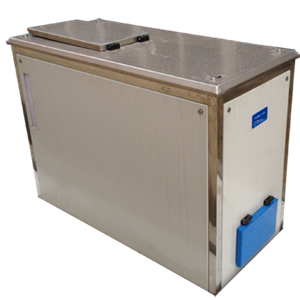

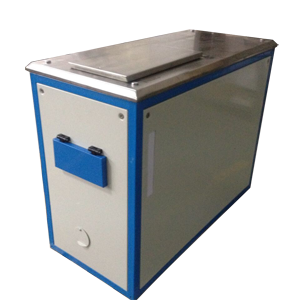

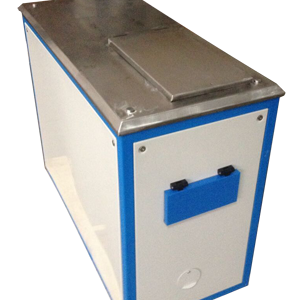

GYSQ11型地面式全功能型客车上水栓

1 产品主要功能

1.1 手动上水与关水

当停电或出现电气故障时，上水控制机通过手动开关控制水阀的开闭，完成上水作业。

1.2快速锁紧、快速脱管

上水作业时，上水作业人员将注水嘴插入列车注水嘴， 可快速与注水嘴对接与分离，操作简单。

1.3遥控收管

使用遥控器控制上水控制机完成卷管作业。

1.4定时关停

在上水控制机上水作业过程中，当上水时间达到预定上水时长时，控制机自行关停并恢复至待机状态。

1.5按钮上水与关水

操作主控箱上水按钮完成对上水控制机上水和关水作业。

1.6按钮收管

操作主控箱卷管按钮完成对上水控制机收管作业。

1.7余水排空

上水结束后，水管中未进入列车水箱的余水可以自动排空。

2 产品主要组成

GYSQ11-2.1型上水控制机主要由四部分组成。分别是控制单元，胶管回收单元，水路及控制单元，接头抱紧上水单元。

2.1控制单元

信息采集与处理模块、电源、遥控信号接收模块等

2.2胶管回收单元

由卷子、与动力、传动部分组成。（24V直流电机）

2.3水路及控制单元

二位三通电磁水阀、水路旋转接头及管件。

2.4快速上水管接头

实现了与列车注水口“快速锁紧、快速分离”功能。

2.5上水控制机随机配件

2.5.1遥控器

遥控器是用来远控控制机的装置。主要是由集成电路电板和用来产生不同讯息的按钮所组成。采用最新技术编码解码，以闪断方式控制控制机以达到自动上水，收管，紧停等目的。

2.5.2水阀钥匙

水阀钥匙是控制机物外接电源情况下，与两位三通电磁水阀连接使用，使控制机可以手动上水与关水的工具。

2.5.3安装用金属软管

2.5.4设备底座

3.上水控制机技术参数

输入电压：220VAC波动范围180～240VAC;

工作电压: 24VDC，5VDC；

工作水压：0.15MPa～0.65MPa

整机额定功率: 178W；

出水软管口径: DN25

进水口径：DN40；

出管方式: 多向出管，工作范围直径28米;

出水软管长度: 14m；

流量损失：小于10%；

遥控距离: 50m。

4.上水控制机使用环境要求

环境温度：-10℃～+50℃

空气相对湿度：月；小于或等于90%。日；小于或等于95%。

海拔高度≤4000m；

污秽等级：3级；

地震动峰值加速度：≤0.05g；

最大风速：≤30m/s；

设备的绝缘耐受电压，按GB50054-95规定。

各种电气设备的回路电压，采用如下标准值：

控制回路：24VDC、5VDC

保护回路：24VDC、5VDC

信号及显示回路：24VDC、5VDC

5.设备安装条件

水路接口：DN40检修阀（内螺纹球阀）

电力接口：铠装单力电缆VV22 0.6/1KV 3×6 220V  留头1.5米2处

通讯接口：RS485  通讯电缆KYJV 2×1mm2（均穿PVC DN20套管）留头1.5米2处

控制机安装接口：排水沟上方，长1000mm×宽480mm×高720mm
